一、反激電源概述
反激電源是一種高效能的電源轉換裝置，其核心工作原理是借助開關管的通斷控制，將輸入的能量先存儲于磁性元件之中，再借助變壓器實現能量向負載的傳遞，具有體積小、效率高等諸多優勢，在眾多電子設備中得到了廣泛應用。
二、反激式開關電源的構成
（一）輸入濾波電路
輸入濾波電路的主要功能是接收交流電壓（AC），利用電感和電容的協同作用對電壓進行濾波處理。這一過程能夠有效去除電壓中的雜波和噪聲干擾，最終輸出較為平穩的直流電壓（DC），為后續電路提供穩定的輸入基礎。
（二）整流電路
整流電路的作用是將輸入濾波后的直流電壓（DC）引入整流橋，通過整流橋的單向?qū)щ娞匦裕瑢㈦妷恨D(zhuǎn)化為單一方向的直流電壓（DC）。這一步驟為后續的電壓轉換和處理做好了準備。
（三）開關管
開關管堪稱反激式開關電源的 “心臟” 元件，常見的選擇包括 MOSFET 或 IGBT。它的關鍵任務是將經過整流處理的直流電壓轉換為高頻脈沖信號。開關管的通斷狀態受到控制電路的精準調節，進而實現對輸出電壓大小的控制。
（四）變壓器
變壓器作為反激式開關電源中的能量轉換核心元件，依據電磁感應原理運作。它能夠?qū)㈤_關管輸出的高頻脈沖信號進行變壓變換，將其轉換為符合要求的輸出交流電壓（AC）。
（五）輸出整流濾波電路
輸出整流濾波電路負責對變壓器輸出的交流電壓（AC）進行再次處理，通過整流二極管和濾波電容的整流、濾波作用，最終得到平滑的直流輸出電壓（DC），以滿足負載對穩定直流電源的需求。
（六）反饋控制電路
反饋控制電路通過采樣輸出電壓，并將其與參考電壓進行精確比較，生成相應的控制信號。該信號經反饋電路調節開關管的通斷時間，即占空比，從而確保輸出電壓的穩定性。
三、反激式開關電源的工作原理
（一）開關管導通階段
當控制電路促使開關管導通時，輸入電壓 Vin 經開關管施加于變壓器的初級線圈，初級線圈隨即產生磁場。隨著變壓器初級線圈電流的逐漸增加，磁場也不斷增強，能量得以在變壓器中積累。
（二）開關管截止階段
當控制電路使開關管截止時，變壓器初級線圈的電流被瞬間切斷，磁場迅速衰減。依據楞次定律，變壓器次級線圈會產生一個與原磁場方向相反的感應電動勢，即反激電壓。這一電壓經輸出整流濾波電路處理后，為負載提供所需的直流輸出電壓 Vout，實現能量向負載的高效傳遞。
四、反激電源電路原理圖及基本拓撲
（一）基本原理

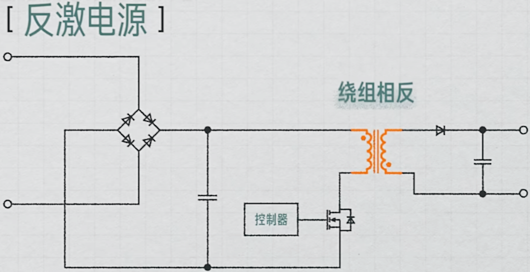

反激電源的工作流程起始于交流輸入，經過整流濾波環節轉化為直流。隨后，PWM 波 Q 負責控制開關管進行斬波操作，為變壓器初級線圈輸送能量。變壓器次級線圈感應出電壓，并經過整流濾波，最終得到直流輸出。
（二）工作細節

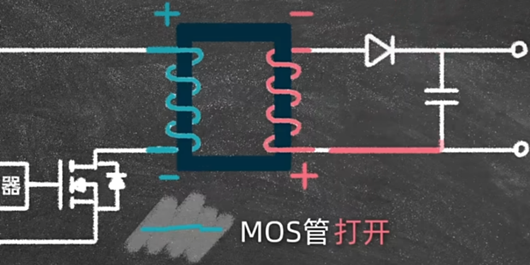

在開關管閉合期間，由于變壓器原邊線圈與副邊線圈繞向相反，加之二極管的單向?qū)щ娦裕芰繜o法傳遞至負載，此時變壓器原邊線圈相當于電感，能量存儲于其中。
當開關管斷開時，初級線圈電流驟減，于次級線圈感應出電壓，變壓器將先前存儲的能量傳遞至后級電路。具體而言，開關管打開時，初級線圈執行電感能儲任務；開關管閉合時，初級線圈經變壓器釋放能量。
核心計算公式為：Vin = Vout / Nx(D/(1-D))。
（三）主要器件及其工作狀態

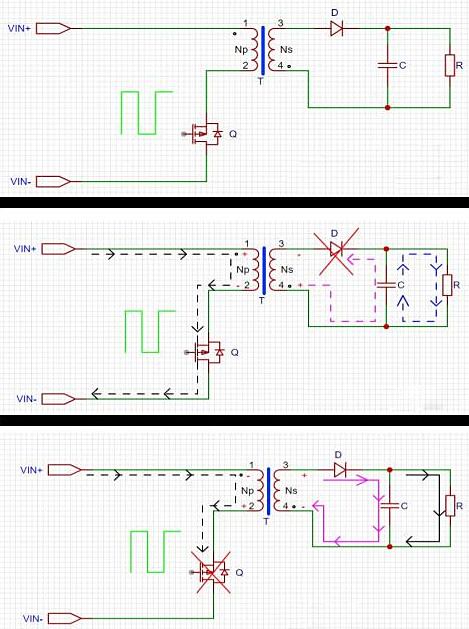

反激電源的主要器件涵蓋 Q（PMOS）、T（高頻變壓器）、D（整流二極管）、C（輸出濾波電容）和 R（負載）。
當 PMOS 管導通時，高頻變壓器原邊（Np）呈現上端正電壓、下端負電壓狀態，副邊（Ns）則相反。此時，整流二極管處于截止狀態，負載所需能量由輸出濾波電容 C 提供。
反之，當 PMOS 管截止時，原邊（Np）和副邊（Ns）的電壓極性反轉。整流二極管正向?qū)ǎ瑸殡娙?C 充電，彌補了 PMOS 管導通時的能量損耗。
