一、引言

在電子電路設計與制作中，正確識別鉭電容的正負極至關重要。錯誤的極性連接不僅會導致鉭電容無法正常工作，還可能引發嚴重后果，如電容失效、燒焦甚至爆炸。本文將詳細介紹如何準確區分鉭電容的正負極，以確保電路的穩定與安全運行。

二、鉭電容正負極的標識方法

（一）觀察鉭電容表面標識

貼片鉭電容

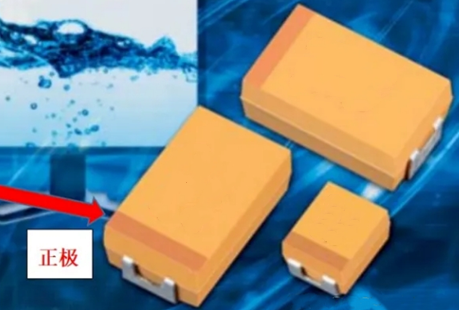

貼片鉭電容通常標有一橫線的一端為正極，另一端則為負極。在安裝和焊接過程中，應仔細辨認這一標識，確保正確連接。

引線鉭電容

引線鉭電容的引腳長度不同，長腳一般代表正極，短腳代表負極?？梢酝ㄟ^比較兩個引腳的長度來識別正負極。

牛角型（蓋板型）鉭電容

牛角型鉭電容的端子面沒有花紋的一端為正極，有花紋的一端為負極。這一特點有助于快速識別其極性。

螺栓型及極柱型鉭電容

對于螺栓型及極柱型鉭電容，一般殼體作為正極，上蓋作為負極。在安裝時，應注意殼體和上蓋的連接方式，以確保正確連接。

（二）依據 PCB 板上的標識判斷

PCB 板標識特點

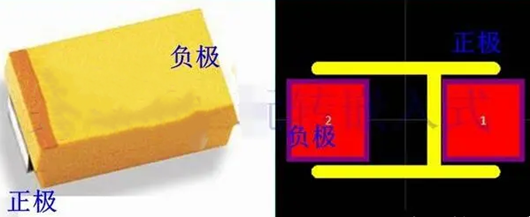

在 PCB 板上，電容位置通常標有兩個半圓，其中涂顏色的半圓對應的引腳為負極。這一標識為安裝和焊接提供了明確的指導。

三、鉭電容正負極區分的要點

極性標識細節

有標記（如一橫線）的一端是正極，另一端則是負極。這是鉭電容常見的極性標識方式。

引線長度辨識

引線鉭電容的長腿為正極，短腿為負極。這一特點在引線式鉭電容的識別中非常實用。

特殊類型鉭電容的極性判斷

牛角型（蓋板型）鉭電容的端子面無花紋者為正極，有花紋者為負極；螺栓型及極柱型鉭電容的殼體通常為正極，上蓋為負極。對于套管型產品，套管上的極性標識靠近的端子即為相應極性。

四、正確使用鉭電容的注意事項

極性連接要求

鉭電容屬于極性電容，在使用時必須按照電源的正、負方向接入電路。陽極（正極）應連接到電源的 “+” 極，陰極（負極）則連接到電源的 “-” 極。

避免反接的后果

若正負極接反，鉭電容將無法正常工作甚至失效。輕則電容被燒焦，重則可能引發爆炸，給設備和人員帶來嚴重損害。

專業檢測工具的運用

可以利用專業的檢測工具，如萬用表來檢測鉭電容的極性。由于電容兩極之間的介質并非絕對絕緣體，其電阻值（稱為絕緣電阻或漏電電阻）通常在 1000 兆歐以上。只有當電解電容的正極連接到電源正極（電阻擋時的黑表筆），負極連接到電源負極（電阻擋時的紅表筆）時，電解電容的漏電流才會較小（漏電阻較大）。通過這一特性，可以準確判斷鉭電容的極性。

五、結論

正確區分鉭電容的正負極對于保證電子電路的正常運行和安全至關重要。通過觀察鉭電容表面標識、引線長度以及 PCB 板上的標識，可以準確識別其正負極。在實際應用中，務必遵循正確的連接方式，避免因極性錯誤而導致的不良后果。同時，合理運用專業檢測工具，進一步確保鉭電容的正確使用。
