實際常見的電源應用有DCDC和LDO兩種，與DCDC電路不同的是，LDO輸出晶體管的工作狀態是線性工作模式，并非開關模式。
今天我們主要針對NMOS和PMOS在LDO的應用原理來展開講解，后續再對DCDC部分進行深入探討。
LDO的工作原理
一般工作在線性區域的晶體管，可以把它當作是一個壓控電流源，去控制電路并連續檢測輸出電壓，然后根據負載的需求，進行調節電流源，確保輸出電壓能夠保持在期望的數值。
電流源的設計極限就出現了作用：它限定了穩壓器在保持電壓調節作用的情況下，所能供應的最大負載電流。
NMOS型LDO

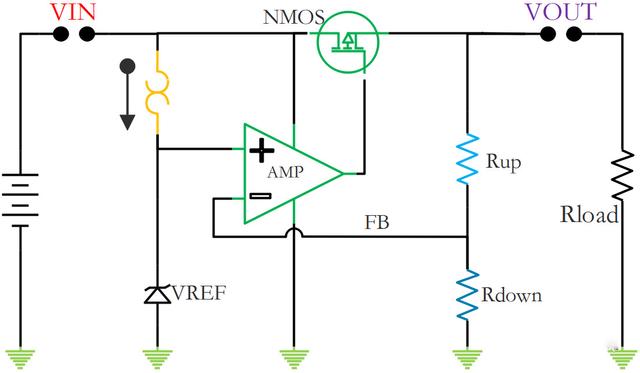

我們來看下面這張圖：
在這個電路中，對輸入與輸出的壓差構成限制的是，MOS管的門極與漏極之間的最小壓差。
NMOS型LDO它采用了一對電阻來采樣輸出電壓，并將其輸送到誤差放大器的輸入端，與一個基準進行比較，然后在誤差放大器中進行放大，最后產生一個電壓信號來控制NMOS的門極。

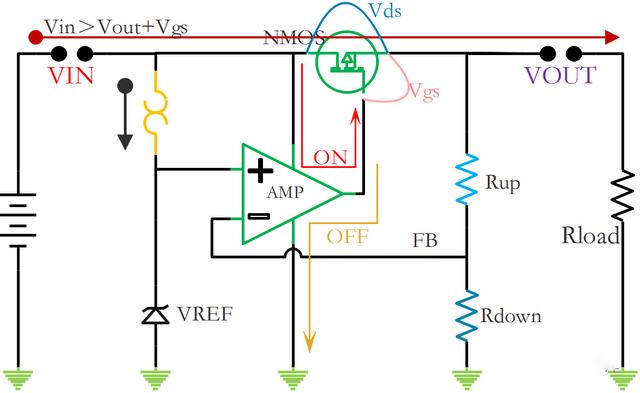

（圖為NMOS負載電流流向）

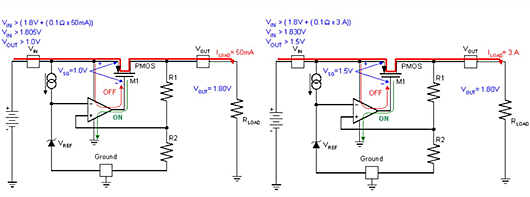

在50mA和3A的負載電流下，NMOS型LDO需要的靜態電流差不多，盡管這種負載變化比較大，但靜態電流幾乎沒有太多變化。
這是因為NMOS只用電壓信號控制即可，而電壓信號不需要消耗到誤差放大器本身的電流。
因此，靜態電流成為了NMOS型LDO最大的一個優勢。
PMOS LDO
相比NMOS型LDO ，由于NMOS的源極和門極之間的導通門限，它的輸入與輸出之間的壓差必須要大于這個導通門限，這個壓差是很大的。這時，我們就可以運用PMOS型LDO，來減少這一部分的使能。

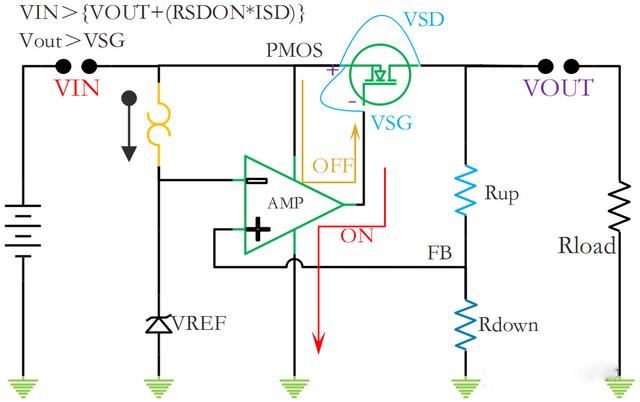

在PMOS里面我們需要門極電壓低于源極電壓才能讓PMOS導通，并且這個壓差 必須大于PMOS的導通門限，才能夠保證在整個范圍里，誤差放大器能夠把PMOS的門極拉到合適的電壓范圍。
由于主功率部分采用PMOS管，同樣用電壓來控制，因此，負載電流的變化，誤差放大器的靜態電流幾乎也沒有變化。
在這里我們可以看到，NMOS由于源極和門極之間這個導通門限，造成輸入輸出壓差大的局限因素，PMOS型LDO驅動與它相比簡單了許多。
總結：
NMOS型LDO可以提供快速瞬態響應，但是需要 兩個偏置電源為器件供電。
PMOS型LDO可以實現壓降，并且能夠在單電源下運行。不過，在低輸入電壓下會受到傳輸晶體管VGS特性的限制，與此同時，它們還不具備高性能LDO所提供的許多保護功能。
常見的LDO 一般由P管構成，但LDO效率比較低，一般不走大電流應用。在一些大電流低壓差的場景里，會使用N管類型的LDO。
