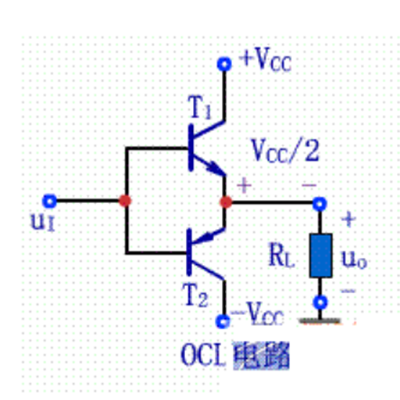

OCL電路稱為無輸出電容直接耦合的功放電路。

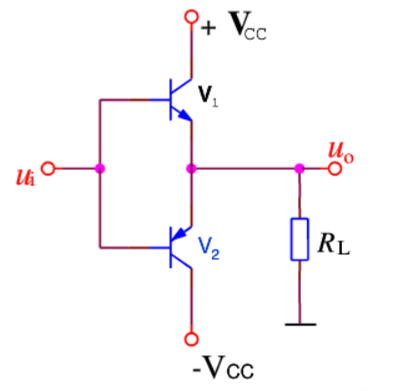

工作原理：

當輸入信號為正半周期時，V1導通，V2截止，電流方向?yàn)?vcc，V1的集電極，V1的發射極，負載，地。

當輸入信號為負半周期時，V1截止，V2導通，電流方向?yàn)榈兀?fù)載，V2的發射極，V2的集電極。

OCL全對稱功率放大器要求中點電壓接近0V，當制作功放調試時中點電壓不為OV時，就需要調整，由于OCL功放是全對稱電路，所以電路中元器件參數也要求完全對稱，如果元器件參數不對稱，功放輸出中點電壓會超過規定幅度，例如大于200mV，此時就需要對功放中點電壓進行調整，調整時主要更換輸入差分電路三極管，輸入差分電路某一只三極管和別的三極管參數差別較大，會引起功放輸出的中點直流電壓較大，此時需要逐個更換差分三極管，每更換一只差分電路三極管就測試一下中點電壓，當中點電壓比較小時，就不需更換了，另外需對整個電路的對稱性檢查，差分以后電路參數不對稱也需更換，制作功放時，電阻最好選擇金屬膜電阻，要求精度在5%以內，最好為精度1%，差分電路三極管選擇差分電路專用三極管而不是普通三極管。

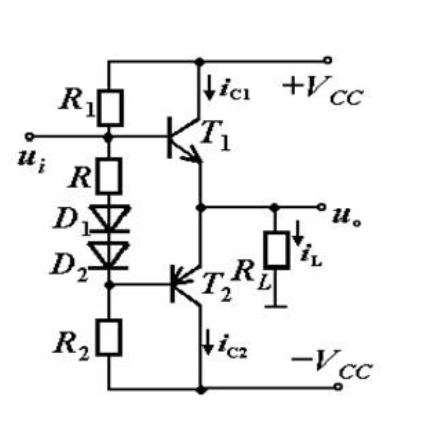

靜態分析

靜態時，ui?=?0V?，?T1、T2均不工作??uo?=?0V，Uce1=+Vcc，Uce2=－Vcc

動態分析

Ui>0，T1導通，T2截止，電流為Ic1,負載得到上正下負的電壓。

Ui<0，T2導通，T1截止，電流為Ic2,負載得到上負下正的電壓。

優點：電路省掉大電容，改善了低頻響應，有利于實現集成化。

缺點：三極管發射管直接連接到負載電阻上，若靜態工作點失調或電路里面元器件損壞。實際使用的電路中常常在負載回路轉入熔斷絲作為保護措施。

為了解決正向傳輸小于負向傳輸?shù)膯?wèn)題，可以采取兩種方式：加入自舉電路和加入有源負載搭建電路。

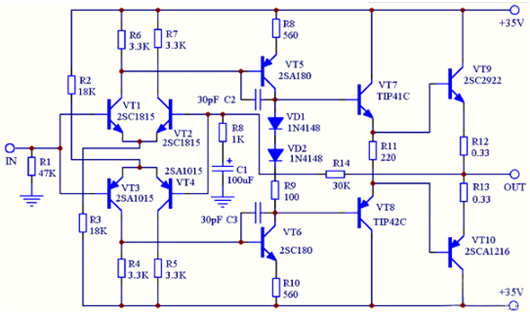

ocl功放電路圖一

如圖所示是一款采用全互補對稱電路驅動方式的OCL功放，分離元件結構，電路的第一級采用互補對稱差分電路，每管的靜態工作電流約1mA，選用優質低噪聲互補管2SC1815、2SA1015作互補差分對管，有較低的噪聲和較高的動態范圍。

第二級電壓放大采用互補推挽電路，采用高互補對管A180、C180，工作電流約5mA，兩管集電極串接的二極管和電阻為緩沖級提供約1.6V的偏置電壓。

兩只互補中功率對管TIP41C、TIP42C構成射隨器緩沖驅動級，增設射隨器緩沖驅動級是現代OCL電路的主要特點之一，它主電壓放大級具有較高的負載阻抗，有穩定而較高的增益。

同時它又為輸出級提供較低的輸出內阻，可加快對輸出管結電容Cbe的充電速度改善電路的瞬態特性和頻率特性。



該級的工作電流也取得較大，一般為（10-20）mA，個別機型甚至高達100mA，與輸出級的靜態電流差不多，可使輸出級得到充分驅動。

其發射極電阻采用了懸浮接法（不接中點），可迫使該級處于完全的甲類工作狀態，同時又為輸出級提供了偏置電壓。

輸出級為傳統的互補OCL電路，采用了FT高達60MHz的三肯大功率互補對管C2922、A1216，靜態電流約為100mA。輸出端與輸入級反相輸入端接有環路負反饋網絡，并將電路增益設定為31倍。

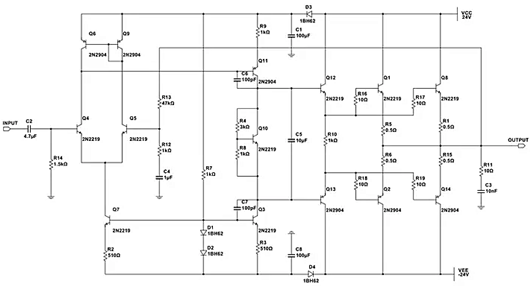

經典OCL差分功放電路圖二
