彩燈控制電路基本原理

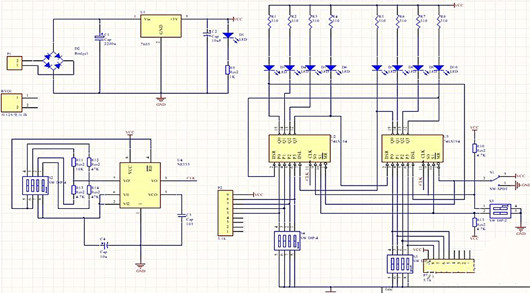

由555構成的多諧振蕩器輸出時間脈沖提供給74LS194;通過1個撥碼開關控制2個74LS194的清零端，實現全亮、全滅功能；通過兩組4位共8個撥碼開關來控制8個彩燈的預置；通過2個撥碼開關來選擇S1,S0的狀態，分別實現彩燈的左右移動、保持和預置的功能。
彩燈控制電路設計

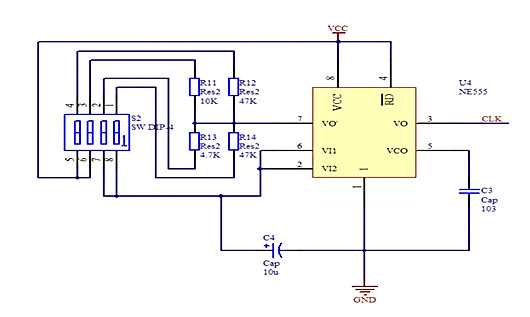

由555構成的多諧振蕩器主要用來產生脈沖信號。555定時器是一種模擬和數字功能相結合的中規模集成器件。一般用雙極性工藝制作的稱為555,用CMOS工藝制作的稱為7555,除單定時器外,還有對應的雙定時器556/7556。
555定時器的電源電壓范圍寬，可在5~16V工作,最大負載電流可達200mA,7555可在3~18V工作,最大負載電流可達4mA，因而其輸出可與TTL。CMOS或者模擬電路電平兼容。
555定時器成本低，性能可靠，只需要外界幾個電阻、電容，就可以實現多諧振蕩器、單穩態觸發器及施密特觸發器等脈沖產生與變換電路。按一下運行鍵后，可看見輸出端是出現高低電平交替，時間間隔是由電路中的電容和電阻決定。

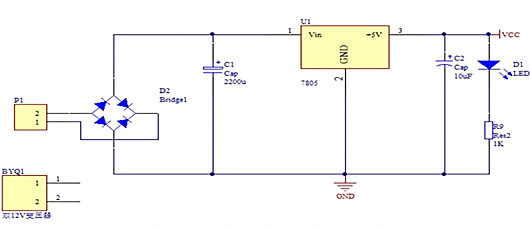

電源電路采用7805集成穩壓器作為穩壓器件， 220V電源整流濾波后送入7805穩壓，在輸出端接一個10uF電容進一步濾除紋波，得到5V穩壓電源，LED作為指示燈。
兩片74LS194芯片來實現彩燈的左右移功能。
流水彩燈電路圖

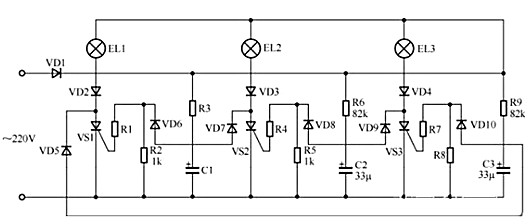

該電路由EL1、EL2和EL3三只彩燈及相應的控制元件組成。220V交流電壓經VD1半波整流后給C1～C3充電，當電容上的充電電壓達到一定數值時，會使晶閘管VS1～VS3導通，燈泡EL1～EL3點亮。
由于電容C1～C3上的充電不會完全同步，假設VS2先導通，EL2先亮，此時C3繼續充電，而C1的電壓經VD3和VS2放電，VS1不能導通。隨著C3的充電，其上電壓繼續升高，會使VS3導通，EL3點亮。VS3導通后構成了C2的放電回路，C2上的電壓下降，VS2截止，EL2熄滅。
與此同時，C1開始充電。經過一段時間后，VS1導通，EL1點亮。C3放電，VS3截止，EL3熄滅，C2充電…如此循環。從視覺上可以看到EL1、EL2、EL3三只彩燈順序點亮，像流水一樣，可增添喜慶氣氛。
