本文分享一款3串鋰電池的充電保護板，原理圖如下：

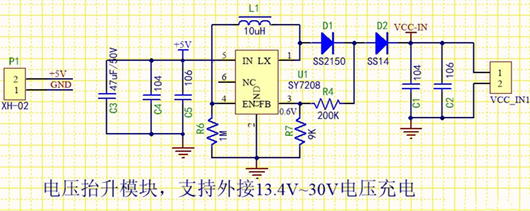

首先是電壓抬升模塊，滿足usb充電需求，SY7208支持5V/2A充電，最高抬升電壓25V，這里設計電壓抬升到13.3V，為后級供電。設備考慮可以支持多電壓，增加了一個電壓接口VCC_IN，用SS14隔離。

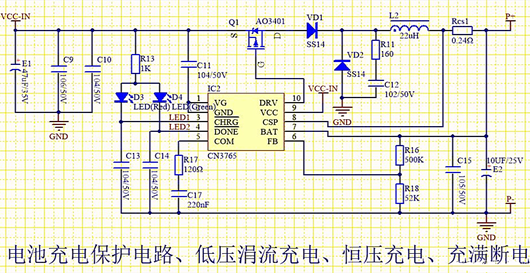

其次是充電保護電路，這里設置恒壓充電電壓為12.8V左右，CN3765通過采樣電阻設置充電電流，由于usb的充電功率限制，充電電流設置為500ma。

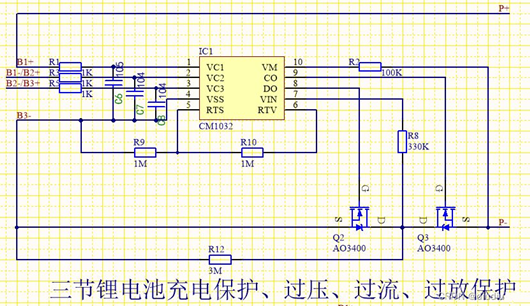

然后是電池的保護電路，采用CM1032的同口不帶檢流方案。 關于同口和分口，網上是這么說的，同口是指充電和放電用同一個接口，也就只用2根線。分口是指充電和放電是分開的，要3根線。同口的缺點是要求保護板上充電控制和放電控制的MOS一摸一樣，放電時電流會經過充電控制MOS，這樣就增加了成本、內阻和熱量。
由于一般情況下電池放電電流要比充電電流大很多，分口充電控制MOS就可以選用較小電流的MOS，放電充電是互不影響的，缺點是要多一根線，有些場合不適合使用。簡單地說，同口2線但是會增加內耗，分口3線效率高但是有的場景不適用。
最后是均衡電路，就是一個被動均衡的電路，芯片手冊里都有，實際使用可能需要調整下均衡模式下的給電池耗電的負載電阻。
