講解幾種拓?fù)浣Y(jié)構的工作細節
降壓調整器：
連續導電
臨界導電
不連續導電
升壓調整器 (連續導電)：
變壓器工作
反激變壓器
正激變壓器

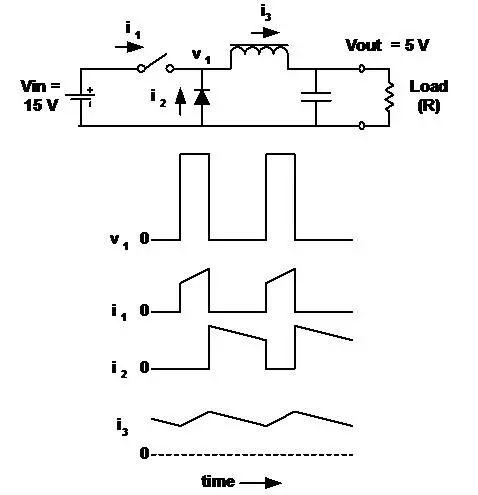

Buck- 降壓調整器 - 連續導電
電感電流連續。
Vout 是其輸入電壓 (V1)的均值。
輸出電壓為輸入電壓乘以開關的負荷比 (D)。
接通時，電感電流從電池流出。
開關斷開時電流流過二極管。
忽略開關和電感中的損耗, D 與負載電流無關。
降壓調整器和其派生電路的特征是：
輸入電流不連續 (斬波), 輸出電流連續 (平滑)。

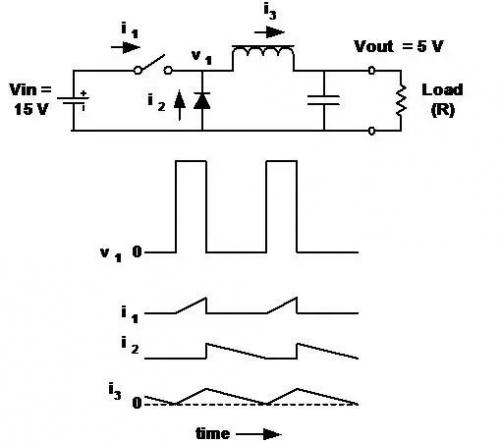

Buck- 降壓調整器 - 臨界導電
電感電流仍然是連續的，只是當開關再次接通時 “達到”零。
這被稱為 “臨界導電”。
輸出電壓仍等于輸入電壓乘以 D。

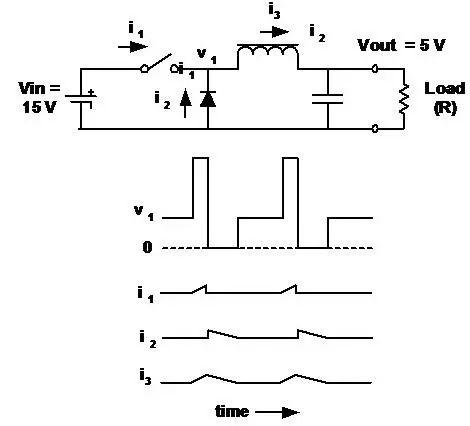

Buck- 降壓調整器 - 不連續導電
在這種情況下，電感中的電流在每個周期的一段時間中為零。
輸出電壓仍然 (始終)是 v1 的平均值。
輸出電壓不是輸入電壓乘以開關的負荷比 (D)。
當負載電流低于臨界值時,D 隨著負載電流而變化(而 Vout 保持不變)。

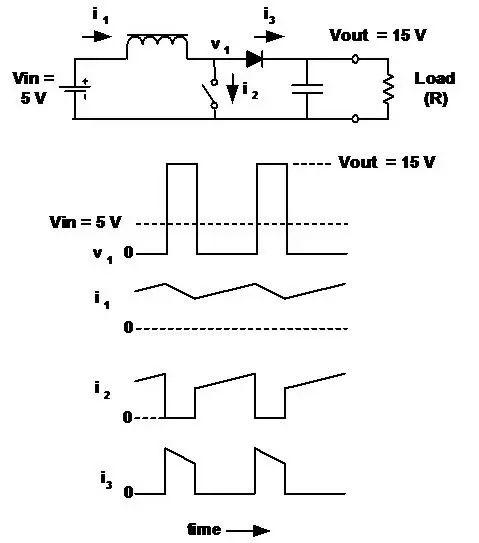

Boost 升壓調整器
輸出電壓始終大于（或等于）輸入電壓。
輸入電流連續，輸出電流不連續（與降壓調整器相反）。
輸出電壓與負荷比（D）之間的關系不如在降壓調整器中那么簡單。在連續導電的情況下：
在本例中，Vin = 5,
Vout = 15, and D = 2/3.
Vout = 15，D = 2/3.

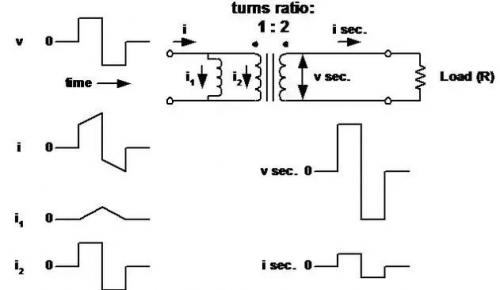

變壓器工作（包括初級電感的作用）
變壓器看作理想變壓器，它的初級（磁化）電感與初級并聯。

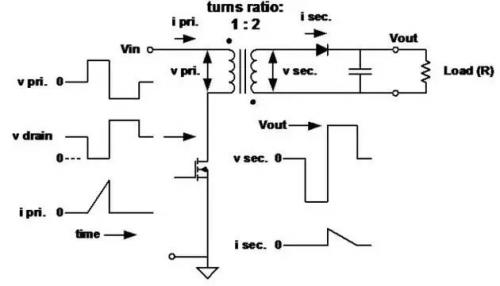

反激變壓器
此處初級電感很低，用于確定峰值電流和存儲的能量。當初級開關斷開時，能量傳送到次級。

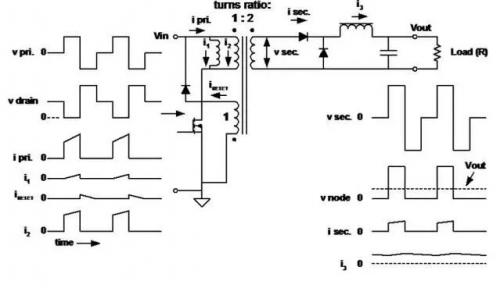

Forward 正激變換變壓器
初級電感很高，因?yàn)闊o需存儲能量。
磁化電流 (i1) 流入 “磁化電感”，使磁芯在初級開關斷開后去磁 (電壓反向)。
