采用RC選頻網絡構成的振蕩電路稱為RC振蕩電路，它適用于低頻振蕩，一般用于產生1Hz~1MHz的低頻信號。

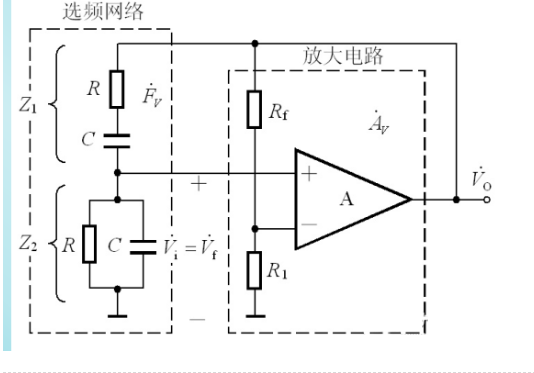

1.rc正弦波振蕩電路圖
2.rc正弦波振蕩電路的作用
正弦波振蕩器是沒有輸入信號的，帶選頻網絡的正反饋放大器。若用電阻，電容元件組成選頻網絡，就稱為RC振蕩器，一般用來產生1Hz-1MHz的低頻信號。 RC選頻網絡的選頻作用不如LC諧振蕩回路，故RC振蕩器的波形和穩定度比LC振蕩器差。
常用類型
RC移相式振蕩器
相移振蕩器是采用超前移相或滯后移相電路作為選頻網絡，與反相放大器構成的振蕩器。具有電路簡單，經濟方便等優點，但選頻作用較差，振幅不夠穩定，頻率調節不便，因此一般用于頻率固定、穩定性要求不高的場合。其振蕩頻率為
文氏電橋振蕩器
將RC串并聯選頻網絡和放大器結合起來即可構成RC振蕩電路，放大器件可采用集成運算放大器。
RC串并聯選頻網絡接在運算放大器的輸出端和同相輸入端之間，構成正反饋，Rt、R1接在運算放大器的輸出端和反相輸入端之間，構成負反饋。正反饋電路和負反饋電路構成一文氏電橋電路（如圖2所示），運算放大器的輸入端和輸出端分別跨接在電橋的對角線上，所以，把這種振蕩電路稱為文氏電橋振蕩電路。

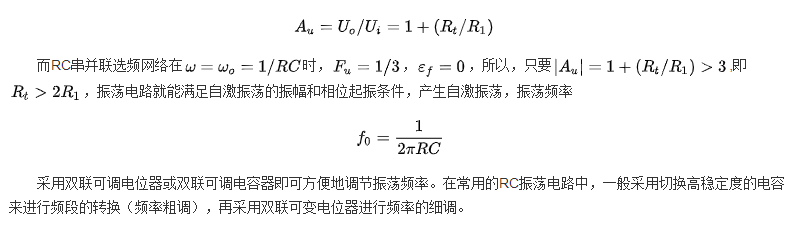

振蕩信號由同相端輸入，故構成同相放大器，輸出電壓與輸入電壓同相，其閉環電壓放大倍數等于:
3.rc正弦波振蕩電路工作原理
輸出電壓 uo經正反饋（兼選頻）網絡分壓后，取uf作為同相比例電路的輸入信號。
(1) 起振過程
剛接通電源是，電路中存在各種電擾動，經過選頻網絡通過反饋產生比較大的反饋電壓。通過線性放大和反饋的不停循環，振蕩電壓就會不斷增大。
(2) 振蕩頻率
振蕩頻率由相位平衡條件決定。
，僅在 處滿足相位平衡條件，所以振蕩頻率為：
改變R、C可改變振蕩頻率
RC振蕩電路的振蕩頻率一般在200KHz以下。
（3）起振及穩定振蕩的條件
考慮到起振條件, 一般應選取 略大。如果這個比值取得過大，會引起振蕩波形嚴重失真。
由運放構成的RC串并聯正弦波振蕩電路不是靠運放內部的晶體管進入非線性區穩幅，而是通過在外部引入負反饋來達到穩幅的目的。
(4) 穩輻環節
振蕩幅度的增長過程不可能永無止境的延續下去，當放大器逐漸由放大區進入飽和區或截止區。工作于非線性狀態，其增益逐漸下降，當放大器增益下降導致環路增益下降為1，振幅增長過程將停止，振蕩器達到平衡。
